Profils de faisceau plat ou gaussien dans les lasers de détatouage

L’efficacité clinique d’un système laser s’étend bien au-delà de sa longueur d’onde et de la durée de son impulsion. La distribution spatiale de l"énergie, en particulier le profil du faisceau, dicte fondamentalement l"interaction tissulaire, les marges de sécurité et les résultats finaux pour les patients. Les cliniques sont fréquemment confrontées à des taux de clairance de l"encre imprévisibles, à des incidences élevées de lésions épidermiques telles que des cloques, une hypopigmentation et des cicatrices, ainsi qu"à des durées de traitement très inefficaces. Ces goulots d"étranglement opérationnels sont souvent des symptômes directs d"une répartition inégale de l"énergie sur la taille du point laser, obligeant les praticiens à surtraiter les zones tenaces ou à chevaucher excessivement les impulsions pour obtenir un évanouissement de base.

La résolution de ces obstacles cliniques nécessite une évaluation technique rigoureuse du système d'administration optique avant d'intégrer un nouveau matériel dans votre cabinet. Ce guide déconstruit les différences opérationnelles et cliniques entre les profils de poutres gaussiennes traditionnelles et modernes à sommet plat. En comprenant la physique optique sous-jacente, les praticiens peuvent sélectionner en toute confiance un laser de détatouage qui équilibre la sécurité des patients, l’efficacité du nettoyage et la fiabilité du matériel à long terme.

• La distribution d'énergie dicte la sécurité : les faisceaux gaussiens concentrent l'énergie maximale au centre (créant un « point chaud »), augmentant le risque de dommages thermiques, tandis que les faisceaux à sommet plat répartissent l'énergie uniformément sur toute la taille du point.

• Chevauchement et efficacité : un véritable profil à sommet plat maintient une variation d'intensité inférieure à 10 %, permettant un chevauchement minimal des points (généralement 10 à 20 %). Les profils gaussiens peuvent subir une baisse d'intensité allant jusqu'à 50 % sur les bords, nécessitant jusqu'à 50 % de chevauchement et augmentant le temps de traitement.

• Complexité matérielle : La génération d'un faisceau uniforme à sommet plat nécessite des optiques avancées de mise en forme du faisceau (par exemple, des éléments optiques diffractifs ou des réseaux de microlentilles), ce qui augmente les dépenses d'investissement initiales et les exigences de maintenance du système laser.

• La réalité super-gaussienne : dans les applications cliniques pratiques, les poutres « à sommet plat » sont souvent conçues comme des profils « super-gaussiens » d'ordre élevé, qui optimisent la transition du plateau plat aux bords extérieurs abrupts et tranchants.

• Synergie picoseconde : L'intégration d'un profil à dessus plat avec des durées d'impulsion picosecondes maximise l'effet photomécanique tout en minimisant les dommages thermiques collatéraux, ce qui représente la référence actuelle en matière de dédouanement des tatouages.

La physique des profils de faisceau dans un laser de détatouage

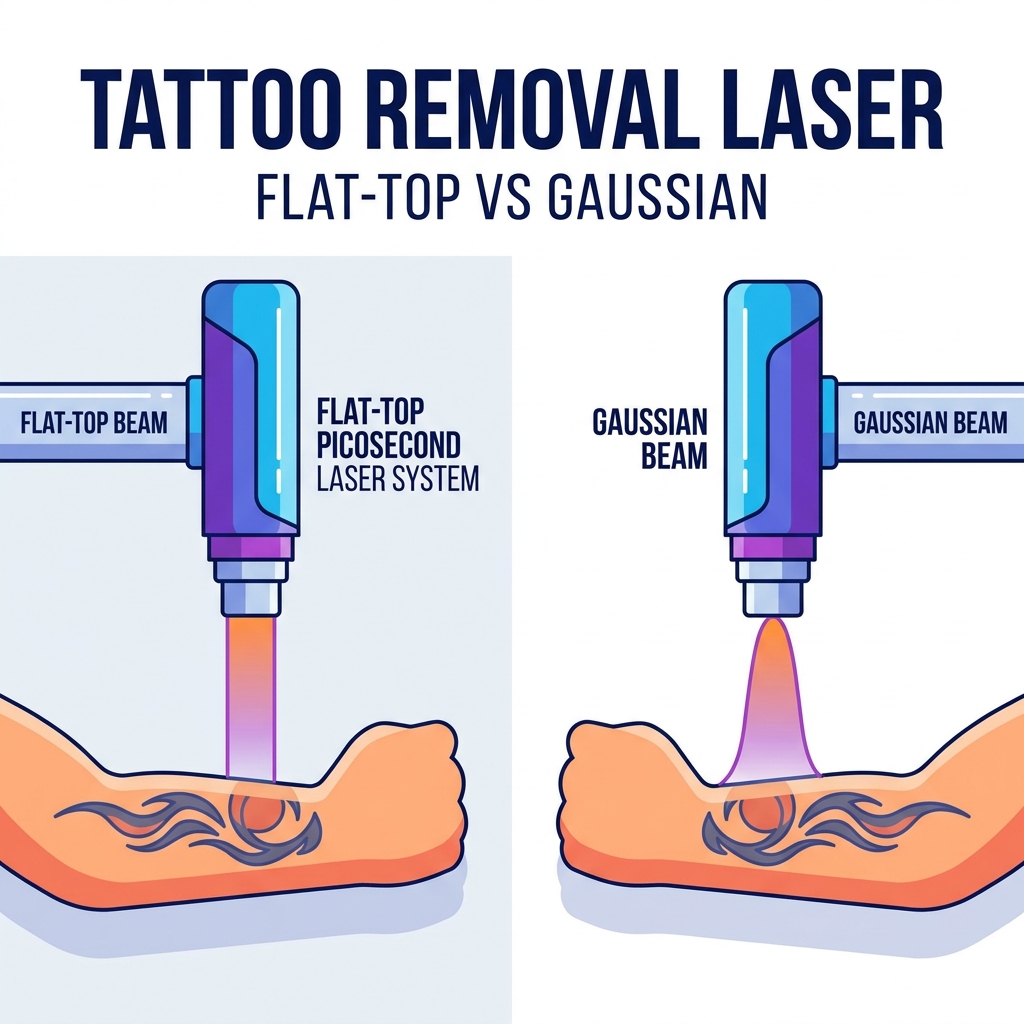

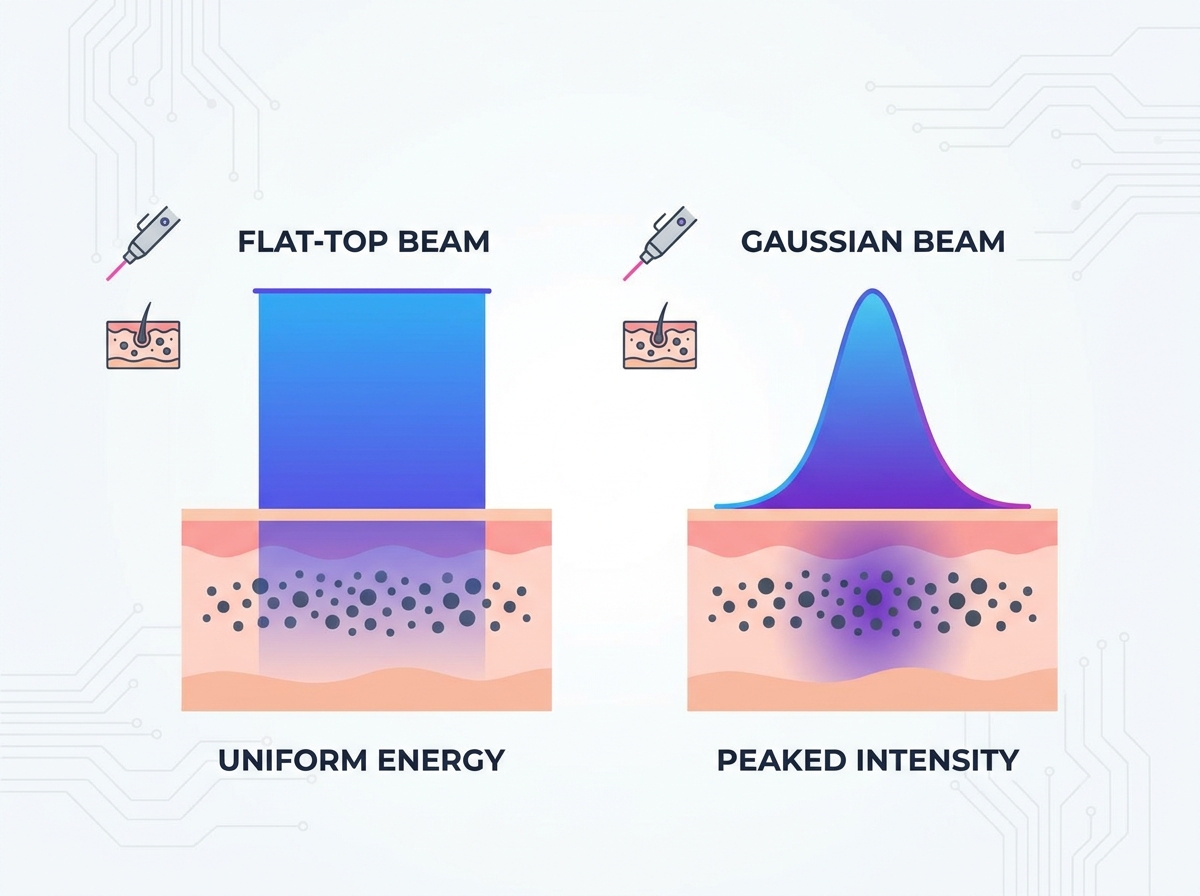

Comprendre comment la lumière est distribuée spatialement sur une zone de traitement est la base pour obtenir une fluence constante (J/cm²) sans dépasser le temps de relaxation thermique des tissus environnants. Le profil spatial détermine si l’énergie délivrée agit comme une onde acoustique thérapeutique ou une brûlure thermique dommageable. Lors de l"évaluation du matériel laser, le profil du faisceau est la principale variable contrôlant la prévisibilité de vos paramètres cliniques.

Mécanique des faisceaux gaussiens (le problème du « centre chaud »)

Le profil gaussien standard TEM00 présente une distribution d"énergie en cloche où l"intensité la plus élevée se concentre au centre géométrique exact du faisceau. À partir de ce pic central, les niveaux d’énergie diminuent considérablement vers les bords périphériques. Dans de nombreux systèmes standards, cette chute signifie que les bords extérieurs de la tache tombent bien en dessous du seuil thérapeutique requis pour briser le pigment du tatouage. Cette réduction d"énergie périphérique peut atteindre jusqu"à 50 %, rendant le rayon extérieur de l"impulsion laser cliniquement inefficace pour la fragmentation de l"encre.

Cette réalité physique crée un paradoxe clinique frustrant. Pour délivrer suffisamment d"énergie sur les bords de la tache et éviter de laisser des vides non traités, le praticien doit augmenter la fluence globale sur la machine. Cependant, l’augmentation de l’énergie pousse le pic central à des niveaux dangereusement élevés et endommageant les tissus. Le centre de l"impulsion devient un risque thermique localisé, augmentant considérablement le risque de déchirure épidermique, de saignement ponctuel et de cicatrices ultérieures, tandis que les bords atteignent à peine la dégradation photoacoustique nécessaire à l"élimination de l"encre.

Mécanique des poutres à dessus plat (top-hat)

Un profil à sommet plat est une forme de faisceau technique dans laquelle l"intensité énergétique reste constante sur tout le diamètre du spot, montrant généralement une variation inférieure à 10 % entre le centre et le bord. Y parvenir nécessite une ingénierie optique complexe. Des homogénéisateurs de faisceau, des éléments optiques diffractifs (DOE) et des façonneurs d"ondes réfractives spécialisés sont placés à l"intérieur du rail optique pour convertir un faisceau gaussien brut d"origine naturelle en ce profil uniforme semblable à un plateau.

Dans la fabrication de lasers, le profil du faisceau « super-gaussien » (souvent défini mathématiquement où N ≥ 4) sert de norme d"ingénierie pratique pour ce que les cliniques appellent un faisceau à sommet plat. Il équilibre un plateau énergétique plat avec des bords fortement contrôlés et fortement inclinés. Cette forme spécifique évite les problèmes d"anneaux de diffraction optique, où l"énergie rebondit et crée des anneaux concentriques de haute et faible intensité. Les faisceaux super-gaussiens à sommet plat et d"ordre élevé produisent une chute verticale nette au bord absolu du point, ce qui donne lieu à une limite de traitement définie et prévisible qui laisse les tissus environnants intacts.

Résultats cliniques : impact de la forme du faisceau sur la clairance de l"encre

Traduire la physique optique en résultats dermatologiques tangibles est le test ultime de tout système laser. Le profil du faisceau influence directement l’interaction tissulaire, l’efficacité de la fragmentation des pigments et la réponse ultérieure des macrophages du corps. Un faisceau uniforme garantit que la physique de la dégradation photoacoustique joue en votre faveur sur chaque millimètre carré de la zone de traitement.

Interaction tissulaire et éclatement photomécanique

Une fluence uniforme garantit que tous les pigments contenus dans la taille du point reçoivent l"énergie exacte requise pour la fragmentation. Lorsque le laser se déclenche, les particules d"encre absorbent la lumière et subissent une expansion thermique rapide, créant une onde de choc acoustique qui brise le pigment. Étant donné qu’un faisceau à sommet plat fournit une énergie constante, cette répartition photoacoustique se produit uniformément sur l’ensemble du spot.

Comparez cela avec les résultats gaussiens. Les faisceaux gaussiens laissent souvent un effet « donut » ou une décoloration inégale. Le centre de la tache brise complètement l’encre, mais les bords faibles laissent le pigment intact. Cette clairance inégale oblige le patient à subir un nombre beaucoup plus important de séances totales pour obtenir une ablation complète, entraînant frustration et fatigue clinique.

Atténuer les dommages thermiques, les cicatrices et les risques de PIH

Les points chauds centraux sont fortement corrélés aux événements indésirables graves. Lorsque le centre d"un faisceau gaussien dépasse le temps de relaxation thermique du tissu, il provoque une vaporisation rapide de l"eau des tissus, entraînant des cloques, des saignements ponctuels et éventuellement des cicatrices hypertrophiques. De plus, l’énergie sous-thérapeutique au bord gaussien présente son propre ensemble de problèmes. En dermatologie humaine, le fait de frapper les mélanocytes avec une chaleur faible et non écrasante les stimule. Cela provoque un assombrissement paradoxal de l’encre ou une hyperpigmentation post-inflammatoire (PIH) plutôt que de clarifier l’encre.

Les profils plats maintiennent la puissance maximale en toute sécurité en dessous du seuil de dommages épidermiques tout en maintenant une pénétration cutanée efficace. En éliminant la pointe centrale et les bords à plumes faibles, le laser fournit uniquement la quantité précise d"énergie nécessaire pour briser l"encre, laissant les mélanocytes et les structures épidermiques environnantes largement intactes.

Le rôle d"un système laser picoseconde à dessus plat

La combinaison de durées d'impulsion ultra-courtes avec une distribution d'énergie uniforme offre des avantages cliniques cumulatifs. Un système laser picoseconde à sommet plat maximise l'effet acoustique photomécanique tout en éliminant pratiquement les risques photothermiques associés aux anciens systèmes gaussiens nanosecondes. La durée de l'impulsion picoseconde est si courte que la chaleur n'a pas le temps de se transférer aux tissus environnants, et lorsqu'elle est délivrée via un profil plat, l'onde de choc acoustique est parfaitement uniforme, ce qui permet une élimination rapide et sûre de l'encre, même sur les couleurs tenaces.

Efficacité opérationnelle et technique de traitement

La sélection du profil de faisceau a un impact considérable sur les opérations quotidiennes de la clinique, la planification des rendez-vous et la fatigue du praticien. L"efficacité du processus de traitement repose entièrement sur la façon dont l"énergie laser interagit de manière prévisible avec la peau, dictant les mouvements physiques que l"opérateur doit effectuer au cours d"une séance.

Exigences de chevauchement ponctuel et vitesse de traitement

Les réalités mathématiques du chevauchement dictent votre vitesse de traitement. Les faisceaux gaussiens nécessitent un chevauchement de 30 à 50 % pour compenser leurs bords faibles. Si vous ne superposez pas beaucoup, vous laissez des trous d"encre non traités. Ce chevauchement important double effectivement le nombre d’impulsions requises par pouce carré d’un tatouage.

Un profil à dessus plat offre un énorme avantage opérationnel. Comme il y a moins de 10 % de changement d’intensité sur les bords, les praticiens n’ont besoin que d’un chevauchement de 10 à 15 %. Cela réduit considérablement le nombre total d"impulsions, réduit de moitié la durée du traitement et prolonge la durée de vie de la lampe flash du laser sur le long terme.

1. Évaluez la densité du tatouage et sélectionnez la taille de point appropriée en fonction de la profondeur de l"encre.

2. Définissez la fluence de base, en gardant à l’esprit que les poutres à sommet plat nécessitent des réglages d’énergie globale inférieurs à ceux des poutres gaussiennes.

3. Commencez à tirer le laser en utilisant un chevauchement strict des bords de 10 %, en vous déplaçant selon un motif de grille systématique.

4. Observez la réponse immédiate des tissus (glaçage) pour confirmer une répartition photoacoustique uniforme sur l’ensemble de la tache.

5. Ajustez le taux de répétition (Hz) en fonction de la vitesse de votre main, en vous assurant de ne pas empiler accidentellement les impulsions au même endroit.

Fatigue et précision de l"opérateur

"Peindre" un tatouage avec un faisceau gaussien nécessite un chevauchement méticuleux et serré pour éviter les zébrures (lignes d"encre manquées). Cela augmente la charge cognitive et physique du praticien, entraînant une fatigue des mains et des résultats incohérents à la fin d"une longue journée. Les bords nets et prévisibles d’une poutre à sommet plat permettent une application plus rapide et plus systématique sous forme de grille. L"opérateur peut voir clairement la limite de chaque impulsion, réduisant ainsi les erreurs de l"utilisateur et garantissant des séances de traitement plus propres et plus rapides.

Dimensions d"évaluation : compromis matériels

Il est crucial de trouver un équilibre entre la supériorité clinique et les réalités de la fabrication optique, des coûts d’investissement et de la maintenance de routine lors de la sélection d’un système laser pour votre cabinet. Les optiques avancées nécessitent une manipulation et des soins spécifiques.

Complexité optique et dépenses en capital

La génération d"un faisceau stable à sommet plat ajoute une complexité technique significative au rail optique du laser. L"inclusion d"éléments optiques diffractifs ou de réseaux de microlentilles augmente le coût de fabrication par rapport aux lasers gaussiens monomodes bruts. Les cliniques doivent mettre en balance ces dépenses d’investissement initiales plus élevées avec les bénéfices directs en termes de revenus liés à des délais de traitement plus rapides, à une diminution des événements indésirables et à la capacité de traiter un volume plus élevé de patients par jour.

Réalités de la dégradation et de la maintenance des faisceaux

Les optiques de mise en forme du faisceau sont des composants sensibles. Les DOE et les réseaux de microlentilles peuvent se dégrader avec le temps en raison de contraintes thermiques ou se désaligner si la machine est soumise à un choc mécanique pendant le transport. Un entretien préventif régulier et un profilage des poutres sont nécessaires. Les techniciens doivent tester périodiquement la sortie pour s"assurer que le profil plat ne reprend pas une forme gaussienne déformée au fil de millions d"impulsions.

Bras articulés et systèmes de distribution de fibres

Le mécanisme de distribution a un impact important sur l’intégrité du faisceau. Les câbles à fibres optiques, bien que flexibles et moins chers à fabriquer, ont tendance à brouiller la distribution spatiale de la lumière lorsqu"elle rebondit sur le noyau. Les lasers de détatouage haut de gamme utilisent des bras articulés avec des optiques à miroir de précision. Ces bras articulés préservent le profil spatial exact d"un faisceau plat depuis le rail optique jusqu"à la pièce à main, évitant ainsi la dégradation et la perte d"énergie souvent observées avec les systèmes de distribution par fibre.

Risques de mise en œuvre et stratégies d’atténuation

Il est essentiel de parcourir les allégations marketing et de garantir que la technologie choisie fonctionne exactement comme annoncé pour le succès clinique et la sécurité des patients.

Vérification des véritables allégations « Flat-Top »

Le marché du laser regorge de profils pseudo-plats. Certains fabricants utilisent des faisceaux gaussiens tronqués ou des diffuseurs bon marché et les commercialisent comme « à sommet plat ». Les acheteurs doivent exiger une preuve. Demandez au fabricant des tests de papier brûlé sur le profil du faisceau ou des lectures de capteurs optiques 3D (telles que les données de la caméra Ophir) avant de signer un contrat d"achat pour vérifier que la distribution d"énergie est véritablement uniforme.

Ajustements de formation et de protocole

Les praticiens passant des anciens systèmes gaussiens aux systèmes modernes à sommet plat sont confrontés à une courbe d"apprentissage spécifique. Ils doivent activement désapprendre l’habitude des chevauchements importants pour éviter un traitement excessif accidentel et un empilement thermique excessif. L’ajustement des paramètres de fluence de base est également obligatoire. Étant donné que la fourniture d"énergie d"un faisceau à sommet plat est très efficace et uniforme, elle nécessite souvent un réglage global J/cm² inférieur pour atteindre le même point final clinique par rapport à un système gaussien.

Conclusion

La mise à niveau du système d"administration optique de votre clinique constitue un investissement direct dans la sécurité des patients et le débit opérationnel. Mettez en œuvre les étapes suivantes pour optimiser votre pratique :

• Demandez des lectures de capteurs optiques 3D aux fabricants pour vérifier la distribution uniforme de l’énergie avant d’acheter.

• Révisez vos protocoles cliniques pour utiliser un chevauchement de points maximum de 15 %, évitant ainsi l"empilement thermique.

• Réduisez vos paramètres de fluence de base lors de la transition vers du matériel à dessus plat pour prendre en compte une efficacité accrue des bords.

• Planifiez des contrôles d’alignement optique semestriels pour maintenir l’intégrité des éléments optiques diffractifs.

FAQ

Q : Quelle est la principale différence entre un faisceau gaussien et un faisceau plat ?

R : Un faisceau gaussien concentre l’énergie maximale au centre avec une intensité diminuant sur les bords. Un faisceau à sommet plat distribue l"énergie uniformément sur toute la taille du point, garantissant une interaction tissulaire constante sans points chauds centraux.

Q : Pourquoi les faisceaux gaussiens nécessitent-ils un chevauchement plus important pendant le traitement ?

R : La chute d’énergie aux bords d’un faisceau gaussien signifie que ces zones fournissent une énergie sous-thérapeutique. Les praticiens doivent chevaucher les taches de 30 à 50 % pour s"assurer que tous les pigments reçoivent suffisamment d"énergie pour se briser.

Q : Comment une poutre à dessus plat réduit-elle le risque de cicatrices ?

R : En éliminant le pic d"énergie central trouvé dans les faisceaux gaussiens, un profil à sommet plat évite les dommages thermiques localisés sur l"épiderme. Cela maintient la puissance maximale en dessous des seuils de dommages, réduisant ainsi considérablement les risques d"ampoules et de cicatrices.

Q : Les lasers à sommet plat sont-ils plus coûteux à entretenir ?

R : Oui. Les optiques avancées nécessaires à la mise en forme du faisceau, telles que les éléments optiques diffractifs et les réseaux de microlentilles, sont sensibles. Ils nécessitent un étalonnage spécialisé et une maintenance préventive régulière pour garantir qu"ils ne se dégradent pas avec le temps.

Q : Les systèmes de distribution de fibre peuvent-ils conserver un profil plat ?

R : En général, non. Les fibres optiques ont tendance à brouiller la répartition spatiale de la lumière. Les bras articulés dotés d"optiques à miroir de précision constituent la norme pour préserver le profil précis et uniforme d"un faisceau plat allant du laser à la peau.

Q : Qu’est-ce qu’un faisceau super-gaussien ?

R : Un faisceau super-gaussien est la norme d’ingénierie pratique pour les lasers à sommet plat. Il fournit un plateau énergétique plat avec des bords abrupts et hautement contrôlés, ce qui évite les anneaux de diffraction optique et garantit une limite de traitement nette.

Q : Comment puis-je vérifier qu"un laser a un véritable profil plat ?

R : Ne vous fiez pas uniquement aux brochures marketing. Demandez au fabricant des lectures de capteurs optiques 3D ou des tests de profil de faisceau physique sur papier brûlé pour confirmer que la distribution d"énergie est mathématiquement uniforme sur l"ensemble du point.
