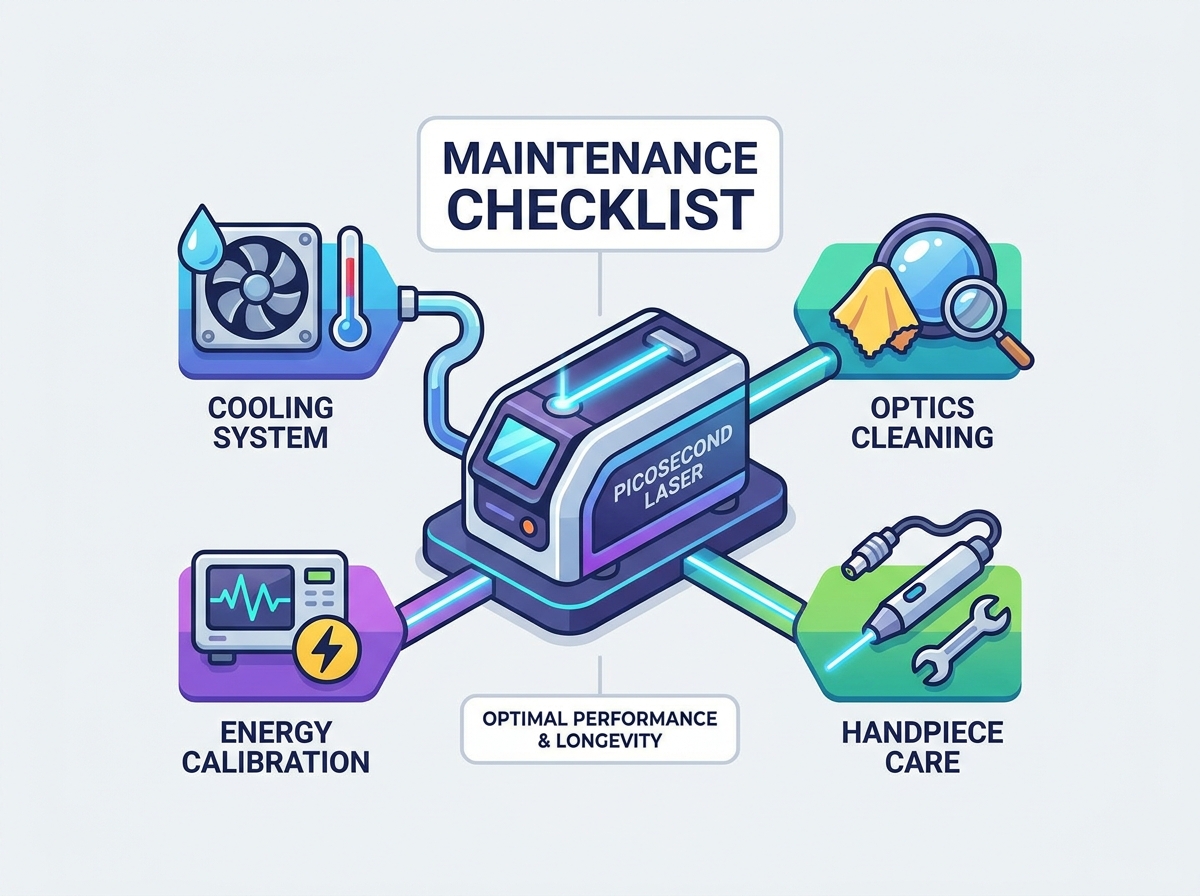

Liste de contrôle de maintenance du laser picoseconde : refroidissement, calibrage énergétique, optique et entretien des pièces à main

L’acquisition d’une technologie esthétique avancée nécessite des dépenses en capital importantes. Les temps d’arrêt cliniques inattendus entraînent de graves conséquences financières pour tout cabinet. La dégradation progressive des performances passe souvent inaperçue auprès des opérateurs jusqu"à ce que les résultats cliniques soient compromis ou qu"une panne matérielle catastrophique se produise. Les microfluctuations de la durée des impulsions, les baisses d’énergie ou les irrégularités du profil du faisceau peuvent lentement éroder l’efficacité du traitement au fil du temps.

Un protocole de maintenance préventive rigoureux et documenté n’est pas négociable. La mise en œuvre d"une liste de contrôle structurée fournit un cadre stratégique pour maximiser le retour sur investissement. Il garantit une sécurité constante du patient et prolonge la durée de vie de l’appareil. En s"occupant du refroidissement, de l"étalonnage, de l"optique et de l"entretien des pièces à main, les cliniques peuvent maintenir des normes opérationnelles optimales. Vous devez traiter ces appareils comme des instruments optiques de précision. Négliger les soins quotidiens de base conduit directement à des réparations coûteuses et à des patients mécontents.

• Une inspection quotidienne constante des optiques et des pièces à main évite la brûlure des débris, qui est la principale cause de défaillance prématurée des composants.

• La gestion thermique est essentielle ; négliger la maintenance du système de refroidissement a un impact direct sur la stabilité des durées d’impulsion ultra-courtes.

• Un étalonnage de routine de la production d"énergie est nécessaire pour compenser le vieillissement naturel de la lampe flash et la dégradation optique.

• L"évaluation et l"obtention d"un contrat de service fiable (OEM ou certifié ISO) réduisent considérablement les dépenses opérationnelles à long terme par rapport aux réparations d"urgence ponctuelles.

Pourquoi la maintenance préventive est essentielle pour les équipements laser picoseconde

Le coût des temps d"arrêt imprévus par rapport aux soins préventifs

Des rendez-vous annulés en raison d"une panne d"équipement nuisent à la réputation et aux revenus de la clinique. Les frais d’envoi des techniciens d’urgence ajoutent une pression financière inutile. La maintenance préventive fonctionne comme une dépense opérationnelle prévisible plutôt que comme un coût irrécupérable. Les soins de routine minimisent le risque de pannes soudaines. Il maintient votre emploi du temps intact et garantit que les patients reçoivent des traitements en temps opportun. Lorsqu"un système tombe en panne en cours de traitement, vous perdez cette réservation spécifique et risquez de perdre complètement le patient. La maintenance programmée vous permet de contrôler quand la machine est hors ligne. Vous pouvez bloquer des heures spécifiques pour une visite d’un technicien sans perturber vos heures de fonctionnement principales. Cette approche proactive stabilise votre flux de trésorerie et élimine la panique provoquée par des pannes matérielles inattendues.

Implications cliniques de la dégradation des composants

Une optique compromise ou des problèmes de refroidissement altèrent l'efficacité photomécanique d'un laser picoseconde . Un apport énergétique incohérent présente de graves risques cliniques. Les patients peuvent présenter une hyperpigmentation paradoxale, une disparition incomplète du tatouage ou des lésions épidermiques involontaires. Le maintien de l’intégrité du matériel est directement lié à l’obtention de résultats cliniques sûrs et prévisibles. Si le profil du faisceau se dégrade d'une forme uniforme en chapeau haut de forme à un profil comportant des points chauds intenses, le risque de saignement ponctuel et de cicatrices augmente de façon exponentielle. Vous ne pouvez pas compter sur l'affichage numérique de la machine si les optiques physiques sont sales ou endommagées. L'écran peut indiquer que vous délivrez une fluence spécifique, mais une lentille piquée dispersera cette énergie, conduisant à des résultats sous-thérapeutiques et à la frustration des patients.

Entretien quotidien et hebdomadaire des pièces à main et des optiques

Inspection et nettoyage du bras articulé et de la pièce à main

Le bras articulé nécessite une inspection régulière pour déceler toute perte de tension, tout désalignement ou tout dommage physique. Un bras mal aligné dégrade la qualité du faisceau avant qu’il n’atteigne le patient. Vous devez vérifier quotidiennement les contrepoids et les joints. Si le bras dérive ou semble raide, les rétroviseurs internes peuvent se désaligner.

1. Testez les articulations des bras articulés pour un mouvement fluide et fluide sur toute l’amplitude de mouvement.

2. Vérifier la bonne tension du contrepoids ; le bras doit maintenir sa position sans dériver vers le bas.

3. Inspectez l’extérieur de la pièce à main à la recherche de fissures, de bosses ou d’usure physique résultant d’une manipulation quotidienne.

4. Examinez les broches de contact électrique internes et les clés d"alignement optique pour éviter les arcs électriques pendant le fonctionnement.

5. Essuyez l"extérieur à l"aide de désinfectants approuvés par le fabricant, en évitant strictement toute pénétration de liquide dans la cavité optique.

Protocoles de remplacement des fenêtres et des lentilles

Les fenêtres de protection protègent les optiques internes coûteuses des débris. Définissez des seuils stricts de comptage d’impulsions pour l’inspection et le remplacement de ces fenêtres. La vérification de leur état à des étapes d"impulsion spécifiques évite les piqûres permanentes des lentilles. Inspectez visuellement les lentilles pour détecter toute piqûre, poussière ou microfracture. Utilisez un grossissement et un éclairage latéral appropriés pour détecter les défauts microscopiques qui dispersent le faisceau laser. Un protocole standard consiste à vérifier la fenêtre de protection après chaque séance de détatouage, car l"onde acoustique génère d"importantes éclaboussures de tissus. Si vous voyez un grain de carbone ou de poussière sur la fenêtre, remplacez-la immédiatement. Le tir du laser à travers une fenêtre sale fait cuire les débris dans le verre, détruisant le revêtement antireflet et nécessitant un remplacement de lentille beaucoup plus coûteux.

Atténuer l"accumulation de poussière, de débris et d"huile

Les particules cutanées aérosolisées, la poussière de carbone, les débris de panache et les huiles cutanées des opérateurs présentent des dangers importants. Les débris sur une lentille absorbent l’énergie laser, provoquant un échauffement localisé rapide et des dommages optiques permanents. Vous devez maintenir un environnement stérile pour les composants optiques.

• Utilisez des qualités spécifiques d"alcool isopropylique de haute pureté (99 % ou plus) ou des lingettes optiques spécialisées.

• Appliquez les solvants de nettoyage exactement comme spécifié par le fabricant, en utilisant une technique d"essuyage dans un seul sens.

• Évitez strictement les matériaux abrasifs, les serviettes en papier standard ou les cotons-tiges qui enlèvent les revêtements antireflet délicats.

• Assurez-vous que les opérateurs portent des gants en nitrile non poudrés lors de la manipulation des composants optiques internes afin d"éviter le transfert d"huile.

• Rangez toutes les pièces à main détachées dans des étuis anti-poussière lorsqu"elles ne sont pas utilisées activement.

Audits de sécurité hebdomadaires : verrouillages, pédales de commande et protection oculaire

Les mécanismes de sécurité doivent fonctionner parfaitement pour protéger les opérateurs et les patients. Établir un protocole hebdomadaire pour tester les verrouillages de sécurité et les boutons d’arrêt d’urgence. Vérifiez la réactivité de la pédale pour garantir un arrêt immédiat de l"énergie une fois relâchée. Inspectez méticuleusement les lunettes de sécurité du clinicien et du patient. Recherchez des microfissures sur la monture, des rayures sur les lentilles ou toute dégradation des indices de densité optique (OD). Une lentille de sécurité rayée compromet la rétine de l"opérateur. Testez le verrouillage de la porte en ouvrant la porte de la salle de traitement pendant que le laser est en mode prêt ; le système doit immédiatement revenir en veille. Vérifiez le câble de la pédale de commande pour déceler des sertissages ou des fils dénudés causés par le roulement de chariots dessus.

Maintenance du système de refroidissement pour les lasers picoseconde

Surveillance des niveaux d"eau et de la qualité du liquide de refroidissement

La gestion thermique dicte la stabilité des impulsions ultra-courtes. Vous devez utiliser uniquement de l"eau distillée ou déminéralisée, comme spécifié par le fabricant. L"eau du robinet introduit du tartre minéral et provoque une corrosion galvanique sur les électrodes internes. Vérifiez les niveaux d’eau chaque semaine. Vidangez complètement et remplacez le liquide de refroidissement selon le calendrier du fabricant, généralement tous les quelques mois. La conductivité de l’eau change avec le temps à mesure qu’elle absorbe les ions de la plomberie interne. Une conductivité élevée conduit à un arc électrique dans la tête laser. Utilisez un conductimètre portatif pour tester l"eau une fois par mois. Si la lecture du micro-siemens dépasse la limite du fabricant, vidangez immédiatement le réservoir, rincez les conduites et remplissez-le d"eau fraîche déminéralisée.

Régulation de la température et contrôle du débit

Surveillez le système pour détecter les avertissements de température pendant le fonctionnement. Des erreurs de débit spécifiques indiquent des problèmes sous-jacents tels que la dégradation de la pompe ou le blocage des conduites. Les températures de fonctionnement optimales sont directement corrélées à la stabilité de la génération d’impulsions picosecondes. Si le système chauffe, le milieu laser actif perd de son efficacité, entraînant des fluctuations d"énergie. Une pompe à eau défaillante émet souvent un gémissement aigu avant de déclencher un code d"erreur de débit. Formez votre personnel à écouter ces signaux auditifs. Si le débit chute, la lampe flash ne peut pas refroidir assez rapidement entre les impulsions. Cette contrainte thermique déforme la tige laser et dégrade les réflecteurs de la cavité, entraînant une chute massive de l"énergie de sortie.

Remplacement du filtre et intervalles de rinçage du système

Les filtres à eau et les filtres à particules nécessitent des délais de remplacement stricts. Un filtre obstrué restreint le débit, provoquant une surchauffe rapide. Vous ne pouvez pas déterminer visuellement si un filtre micronique est bouché ; vous devez respecter le calendrier de remplacement.

1. Remplacez les filtres à particules tous les trois à six mois en fonction du volume de patients et des heures d"utilisation.

2. Rincer complètement les conduites de refroidissement lors des changements de liquide de refroidissement pour éliminer l"eau stagnante.

3. Éliminez la croissance biologique, les dépôts chimiques ou l"accumulation de particules pendant le rinçage en utilisant des algicides approuvés si cela est recommandé.

4. Vérifiez que tous les joints toriques et joints sont intacts et lubrifiés avec de la graisse silicone après avoir remplacé les filtres.

5. Faites fonctionner le système en mode veille pendant dix minutes après un changement de filtre pour purger l"air emprisonné dans les conduites de refroidissement.

Intégration du cryogène et maintenance du refroidisseur cutané externe

Les systèmes de refroidissement complémentaires, tels que les unités à air froid Zimmer ou les modules de pulvérisation cryogène intégrés, nécessitent la même attention. Vérifiez l’alignement des buses cryogènes pour garantir un refroidissement épidermique précis. Purgez régulièrement les conduites pour éviter les blocages. Nettoyez les filtres à air du refroidisseur complémentaire chaque semaine pour maintenir un débit d"air et une efficacité du compresseur optimaux. Un filtre à air obstrué sur un refroidisseur de peau provoque une surchauffe du compresseur et son arrêt en cours de traitement. Dégivrez les serpentins du refroidisseur tous les mois pour éviter l’accumulation de glace, qui restreint la circulation de l’air. Pour les systèmes cryogènes, pesez les bidons pour suivre leur utilisation et assurez-vous que vous disposez d"un approvisionnement suffisant avant de commencer un traitement de resurfaçage complet du visage.

Étalonnage de la production d’énergie et profilage du faisceau

Diagnostiquer les baisses d"énergie et le vieillissement des lampes flash

Les lampes flash ont un cycle de vie naturel. La production d’énergie se dégrade naturellement au fil de millions d’impulsions. Les supports laser actifs, tels que les cristaux d'Alexandrite ou de Nd:YAG utilisés dans les équipements laser picoseconde , sont affectés par le vieillissement des lampes flash et les contraintes thermiques localisées. Utilisez les diagnostics logiciels internes pour suivre la compensation de tension. À mesure que la lampe flash vieillit, le système consomme plus de tension pour maintenir la même puissance. La compensation haute tension indique qu'une lampe flash approche de sa fin de vie. N'attendez pas que la lampe se brise. Une lampe flash brisée détruit la cavité laser et nécessite une reconstruction complète. Suivez avec diligence le nombre de vos impulsions et planifiez le remplacement de la lampe lorsque la compensation de tension atteint le seuil supérieur défini dans votre manuel d'entretien.

Le rôle du profilage de poutre de routine

Le profilage du faisceau mesure la distribution spatiale de l"énergie de l"impulsion laser. Il assure un profil uniforme « haut de forme » ou une distribution fractionnée précise de l"énergie. Des profils de faisceau irréguliers conduisent à des points chauds dangereux. Ces points chauds augmentent le risque de cicatrices chez les patients et de résultats cliniques inégaux. Le profilage de routine détecte la dégradation optique avant qu"elle n"affecte la sécurité des patients. Vous pouvez effectuer un test de base sur papier brûlé pour vérifier les problèmes d"alignement grossiers, mais le véritable profilage du faisceau nécessite un système de caméra spécialisé. Si votre papier brûlé présente une forme de croissant ou un centre dense avec des bords faibles, vos optiques sont mal alignées ou endommagées. Arrêtez immédiatement de traiter les patients et appelez un technicien.

Quand planifier un étalonnage professionnel

L"étalonnage quotidien au niveau de l"utilisateur implique le déclenchement dans un port d"étalonnage intégré pour vérifier la sortie de base. L’étalonnage approfondi du système nécessite une intervention professionnelle. Les techniciens utilisent des compteurs d"énergie externes, des détecteurs d"impulsions spécialisés et des oscilloscopes pour régler le système. Établissez une fréquence de référence pour les visites de maintenance préventive professionnelle, généralement semestrielle ou annuelle, en fonction du volume de patients. Le compteur d"énergie interne dérive avec le temps. Un technicien calibrera le compteur interne par rapport à un joulemètre externe traçable par le NIST. Cela garantit que lorsque vous sélectionnez 2,0 Joules sur l"écran, la machine délivre réellement 2,0 Joules au tissu.

Maintenance à long terme : évaluation des contrats de service par rapport aux réparations ponctuelles

Évaluation des dépenses à long terme sur 3 à 5 ans

Calculez le coût réel de maintenance de votre équipement sur une période de plusieurs années. Tenez compte des consommables de routine, des visites de maintenance préventive programmées et des remplacements potentiels de pièces majeures comme les têtes laser ou les alimentations. S"appuyer uniquement sur des réparations ponctuelles entraîne souvent des dépenses cumulées plus élevées en raison des frais d"expédition d"urgence et des temps d"arrêt prolongés. Le remplacement d’une seule tête laser peut coûter des dizaines de milliers de dollars. La budgétisation d’un contrat de service atténue ces pics financiers. Vous devez analyser la tolérance au risque de votre clinique. Si vous exploitez un cabinet à volume élevé dans lequel un laser en panne coûte des milliers de dollars par jour en perte de revenus, un contrat de service complet est obligatoire.

Accords de service OEM et organismes de service indépendants (ISO)

Les contrats de service des fabricants d"équipement d"origine (OEM) garantissent des pièces exclusives et des mises à jour logicielles officielles. Ils fournissent le plus haut niveau de support en usine. Les ISO tiers certifiés peuvent offrir une expédition régionale plus rapide et des coûts de prime inférieurs. Évaluez soigneusement ces compromis. Assurez-vous que tout ISO que vous sélectionnez emploie des techniciens spécifiquement formés sur le modèle exact de votre appareil. Demandez à l"ISO des références d"autres cliniques utilisant le même équipement. Vérifiez qu"ils ont accès à des pièces de rechange d"origine, en particulier pour les composants critiques tels que les lampes flash et les miroirs optiques. L"utilisation de pièces de rechange peut modifier la durée de l"impulsion, compromettant ainsi l"effet acoustique picoseconde.

Conformité à la garantie et normes de documentation

La tenue de journaux de maintenance détaillés est une nécessité juridique et financière. L’utilisation de pièces non autorisées ou le non-respect d’un entretien programmé peuvent annuler les garanties coûteuses du fabricant. Documentez chaque changement de filtre, nettoyage optique et contrôle d’étalonnage. Cette trace écrite protège votre cabinet lors des réclamations au titre de la garantie et des audits de responsabilité. Conservez un journal de bord physique attaché à la machine. Exiger que les opérateurs approuvent les contrôles quotidiens avant de déclencher la première impulsion. Si un patient prétend avoir été brûlé pendant un traitement, votre journal de maintenance prouve que la machine a été calibrée, que les optiques étaient propres et que les systèmes de sécurité étaient fonctionnels ce jour-là.

Risques courants de mise en œuvre et dépannage

Identifier les signes avant-coureurs d"une défaillance du système

Détecter les problèmes à temps permet d’éviter des dommages catastrophiques. Formez le personnel à reconnaître les signes d’avertissement auditifs, visuels et tactiles spécifiques. Ignorer ces signes entraîne des réparations coûteuses.

• Auditif : écoutez les bruits d"arc inhabituels à l"intérieur du châssis ou les gémissements aigus de la pompe.

• Visuel : surveillez un faisceau de visée diminué, des écrans d"interface scintillants ou des codes d"erreur logiciels récurrents.

• Tactile : remarquez si la pièce à main, le bras articulé ou le cordon d"alimentation est inhabituellement chaud pendant le fonctionnement.

• Opérationnel : faites attention aux temps de préchauffage accrus ou au système qui peine à atteindre le niveau d"énergie demandé.

Formation du personnel : combler le fossé entre l"opérateur et le technicien

La négligence du personnel présente un risque opérationnel important. Les opérateurs doivent comprendre l’impact de leur manipulation sur la longévité du matériel. Mettre en œuvre des procédures opérationnelles standard (SOP) pour les listes de contrôle de transfert quotidiennes entre les opérateurs laser. Une responsabilité claire garantit que les optiques délicates sont nettoyées et que les contrôles de sécurité sont effectués de manière cohérente. Ne laissez pas du personnel non formé essuyer les lentilles. Un seul coup avec une serviette en papier rugueuse détruira une optique valant mille dollars. Organisez des formations de recyclage trimestrielles sur les techniques de manipulation appropriées, en vous concentrant sur la façon de détacher et de ranger les pièces à main sans les faire tomber.

Facteurs environnementaux et exigences en matière d’installations

Les facteurs externes ont un impact considérable sur la santé du laser. Maintenir un contrôle strict de la température ambiante et de l’humidité pour éviter la condensation interne. Assurez une ventilation sans poussière autour de l"appareil. Utilisez des alimentations sans coupure (UPS) ou des circuits électriques dédiés pour protéger les composants électroniques internes sensibles des surtensions. Un appareil picoseconde consomme un courant massif pendant la décharge de la lampe flash. S"il partage un circuit avec un climatiseur ou une centrifugeuse, la chute de tension entraînera un dysfonctionnement du laser. Maintenez la température ambiante entre 65 et 72 degrés Fahrenheit. La chaleur ambiante élevée oblige le système de refroidissement interne à travailler plus fort, accélérant ainsi l"usure des composants.

Conclusion

1. Téléchargez et mettez en œuvre un journal de maintenance quotidien et hebdomadaire standardisé que tous les opérateurs doivent signer.

2. Vérifiez les protocoles actuels de votre système de refroidissement pour vous assurer que vous utilisez la bonne eau déminéralisée et que vous remplacez les filtres dans les délais.

3. Passez en revue votre contrat de service existant pour vérifier la couverture des principaux composants tels que les lampes flash et les bras optiques.

4. Planifiez un bilan de santé complet du système avec un technicien certifié si votre appareil n"a pas été calibré par un professionnel au cours des douze derniers mois.

5. Commandez des fenêtres de protection de secours et des produits de nettoyage optique de haute pureté pour éviter les temps d"arrêt dus à des lentilles sales.

FAQ

Q : À quelle fréquence dois-je changer l’eau de mon laser picoseconde ?

R : Vous devez vidanger et remplacer complètement l"eau de refroidissement tous les 3 à 6 mois, selon les directives d"utilisation et du fabricant. Utilisez toujours de l"eau distillée ou déminéralisée comme spécifié pour éviter le tartre minéral et la corrosion interne.

Q : Quelle est la meilleure façon de nettoyer la fenêtre de protection de la pièce à main ?

R : Utilisez de l"alcool isopropylique de haute pureté et des lingettes optiques spécialisées. Essuyez doucement la surface sans appliquer de pression excessive. N"utilisez jamais de chiffons abrasifs ou de serviettes en papier standard, car ils rayeraient le revêtement antireflet.

Q : Pourquoi le faisceau de visée de mon laser est-il soudainement atténué ou déformé ?

R : Un faisceau de visée faible ou déformé indique généralement des débris ou des piqûres sur la fenêtre de protection ou les lentilles internes. Cela peut également indiquer un léger désalignement du bras articulé. Inspectez et nettoyez immédiatement les optiques.

Q : Puis-je utiliser l’eau du robinet en cas d’urgence si le niveau de liquide de refroidissement est bas ?

R : Non. L’eau du robinet contient des minéraux qui commenceront immédiatement à entartrer les composants internes et à provoquer une corrosion galvanique des électrodes. Gardez toujours à portée de main une réserve d’eau déminéralisée ou distillée approuvée par le fabricant.

Q : Comment puis-je savoir quand la lampe flash doit être remplacée ?

R : Le système affiche généralement une compensation haute tension via des diagnostics internes, ce qui signifie qu"il travaille plus fort pour produire la même énergie. Vous remarquerez peut-être également une baisse progressive de l’efficacité clinique ou une délivrance incohérente du pouls.

Q : Que dois-je faire si la pièce à main devient chaude pendant un traitement ?

R : Arrêtez immédiatement le traitement. Une pièce à main chaude indique une défaillance du système de refroidissement, une conduite d"écoulement bloquée ou de graves dommages optiques absorbant l"énergie laser. Continuer à tirer entraînera des dommages matériels permanents.
