Laser passif à commutation Q vs. Laser actif à commutation Q

Introduction

Les lasers à commutation Q sont essentiels pour générer des impulsions courtes et à haute énergie pour de nombreuses industries. Mais choisir entre des lasers Q-switched passifs et actifs peut s’avérer difficile. Chaque type a un impact différent sur les performances, le coût et l’adéquation. Dans cet article, nous explorerons les principales différences, avantages et applications idéales pour les deux types, vous aidant ainsi à choisir le laser Q-switch adapté à vos besoins.

Comprendre les lasers Q-Switched

Qu’est-ce que le Q-Switching ?

La commutation Q est une technique utilisée dans les lasers pour générer des impulsions à haute énergie en augmentant temporairement les pertes dans la cavité, ce qui empêche l'émission laser. L'énergie s'accumule dans le milieu de gain du laser pendant cette période. Une fois les pertes réduites, l’énergie accumulée est rapidement libérée sous forme d’impulsion puissante. Ce processus se traduit par un éclat de lumière court et de haute intensité.

La commutation Q peut être obtenue en utilisant deux méthodes principales : active et passive. Les deux méthodes contrôlent la libération de l’énergie stockée mais diffèrent dans la manière dont elles régulent les pertes dans la cavité et gèrent les caractéristiques des impulsions.

Comment fonctionne le Q-Switching ?

Dans la commutation Q passive et active, l'énergie est initialement stockée dans le milieu de gain du laser. Cette énergie s'accumule jusqu'à atteindre un seuil. À ce stade, le Q-switch est activé, soit par modulation externe en Q-switching actif, soit par absorption saturable en Q-switching passif. Le laser peut libérer son énergie en une rafale, ce qui produit une impulsion de haute énergie et de courte durée.

La principale différence entre les deux méthodes réside dans la manière et le moment où l’énergie est libérée. La commutation Q active offre un contrôle précis sur la synchronisation des impulsions, tandis que la commutation Q passive conduit généralement à une libération d'énergie plus automatique et moins contrôlée.

Différences clés entre les lasers Q-Switched passifs et actifs

Présentation de la technologie Active Q-Switching

La commutation Q active repose sur des mécanismes externes tels que des modulateurs acousto-optiques ou électro-optiques. Ces dispositifs ajustent rapidement les pertes de la cavité laser pour contrôler le timing de l'impulsion. Lorsque le modulateur est activé, les pertes dans la cavité sont élevées, empêchant l'effet laser. Une fois le modulateur éteint, les pertes dans la cavité diminuent, permettant au laser de libérer l'énergie stockée sous forme d'impulsion de haute intensité.

Cette méthode permet un contrôle précis de la synchronisation des impulsions, ce qui la rend adaptée aux applications nécessitant une synchronisation élevée, telles que la spectroscopie de claquage induite par laser (LIBS) ou l'usinage laser de précision.

Présentation de la technologie passive Q-Switching

Dans la commutation Q passive, la libération d'énergie est contrôlée par des absorbeurs saturables, des matériaux qui absorbent les photons jusqu'à ce que leurs niveaux d'énergie soient saturés. Une fois que l'absorbeur devient transparent, l'énergie stockée dans le milieu de gain du laser est libérée sous forme d'impulsion. Cette méthode ne nécessite pas d'électronique externe ni de systèmes de contrôle complexes, ce qui rend la commutation Q passive plus simple et plus rentable.

La commutation Q passive est souvent utilisée dans les applications où la taille compacte et la simplicité sont plus critiques qu'un contrôle précis des impulsions.

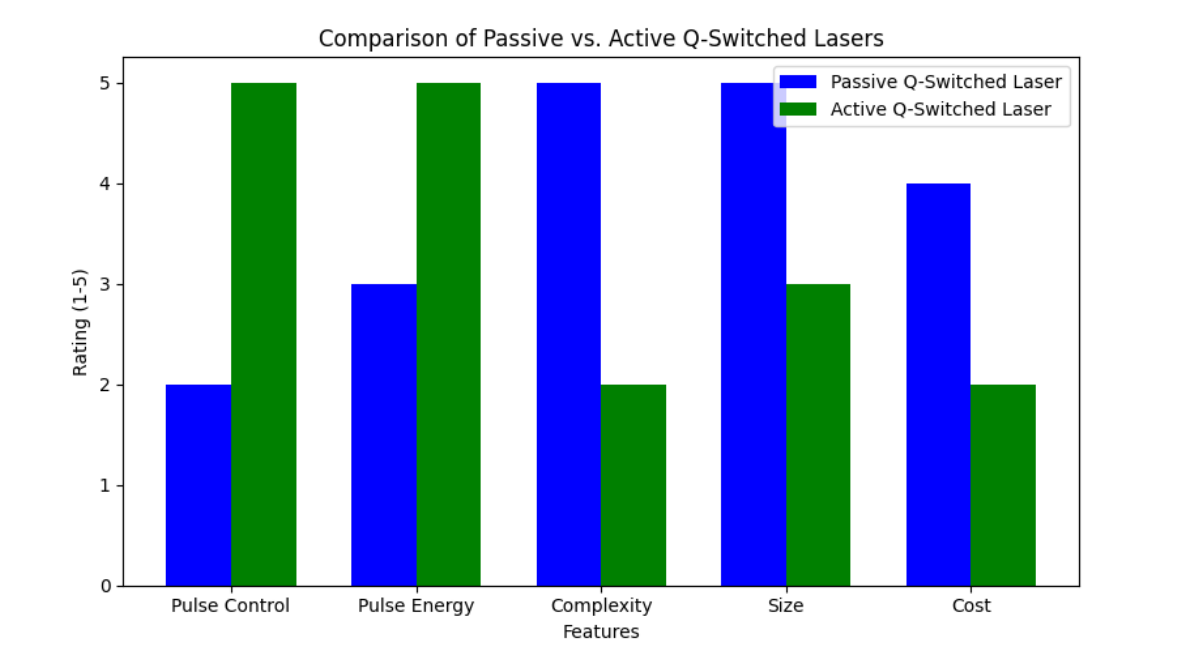

Fonctionnalité	Laser passif à commutation Q	Laser actif à commutation Q
Contrôle des impulsions	Contrôle limité	Contrôle précis
Énergie pulsée	Moins d'énergie	Une énergie plus élevée
Complexité	Simple, pas d'électronique externe	Nécessite une électronique externe
Taille	Compact	Plus grand
Coût	Plus rentable	Plus cher
Applications	Appareils portables, tâches simples	Tâches de haute précision, applications industrielles

Comparaison du contrôle des impulsions et de l'énergie

Énergie d'impulsion et synchronisation dans les lasers actifs à commutation Q

Les lasers actifs à commutation Q fournissent une énergie d'impulsion plus élevée en raison de leur contrôle précis de la synchronisation des impulsions et de leur capacité à inverser complètement la population du milieu de gain avant de libérer l'énergie. Il en résulte des impulsions de haute puissance essentielles pour des applications telles que le traitement des matériaux, les traitements médicaux et la spectroscopie de haute précision.

La commutation Q active offre également la possibilité de contrôler la durée des impulsions et les taux de répétition, ce qui la rend idéale pour les applications nécessitant une synchronisation avec des appareils ou des systèmes externes.

Énergie d'impulsion et synchronisation dans les lasers passifs à commutation Q

La commutation Q passive entraîne généralement une énergie d'impulsion inférieure à celle de la commutation Q active. En effet, l’énergie est libérée dès que l’absorbeur devient transparent, même si l’inversion de population n’est pas totalement complète. Alors que certains systèmes de commutation Q passifs peuvent atteindre des impulsions de l’ordre du millijoule, la libération d’énergie est moins contrôlée.

Cependant, la commutation Q passive offre une grande simplicité et convient aux applications dans lesquelles l'énergie et le timing précis des impulsions ne sont pas aussi critiques. Ces systèmes sont souvent utilisés dans des appareils compacts et sensibles au coût.

Capacités de synchronisation et de déclenchement

La commutation Q active excelle dans les applications qui nécessitent une synchronisation et un timing précis. Par exemple, lors de l'intégration d'un système laser avec des dispositifs externes tels que des spectromètres ou des mécanismes de balayage, la commutation Q active garantit que les impulsions sont délivrées exactement au bon moment.

En revanche, la commutation Q passive n’a pas la capacité de synchroniser les impulsions avec des systèmes externes. Le moment de l'impulsion est déterminé par le moment où l'absorbeur saturable devient transparent, ce qui peut entraîner une variabilité ou une gigue d'une impulsion à l'autre.

Considérations relatives au coût et à la taille

Rentabilité des lasers passifs à commutation Q

L’un des avantages les plus importants des lasers passifs à commutation Q est leur rentabilité. Ces lasers nécessitent moins de composants et ne dépendent pas d’électronique externe pour le contrôle des impulsions, ce qui réduit à la fois la complexité globale et le coût. En conséquence, la commutation Q passive est idéale pour les applications où les contraintes budgétaires sont importantes, telles que les systèmes laser portables ou d'entrée de gamme.

Coût et taille des lasers actifs Q-Switched

Les systèmes actifs de commutation Q sont généralement plus chers que les systèmes passifs. Cela est dû à la nécessité de composants supplémentaires tels que des modulateurs acousto-optiques ou électro-optiques, ainsi que de l'électronique de commande et des alimentations nécessaires. De plus, les Q-switches actifs ont tendance à être plus grands, ce qui les rend moins adaptés aux applications soumises à des contraintes d'espace strictes.

Cependant, le coût plus élevé de la commutation Q active s’accompagne de l’avantage d’une précision et d’une flexibilité accrues, essentielles pour les applications hautes performances.

Applications idéales pour les lasers Q-Switched passifs et actifs

Applications pour les lasers actifs Q-Switched

Les lasers actifs à commutation Q sont les mieux adaptés aux applications à haute énergie qui nécessitent précision et synchronisation. Leur capacité à contrôler la synchronisation et l’énergie des impulsions les rend idéales pour les applications suivantes :

● Spectroscopie de claquage induite par laser (LIBS) : cette technique nécessite une synchronisation précise des impulsions pour obtenir une analyse précise des matériaux, souvent dans des applications en temps réel. La commutation Q active garantit que chaque impulsion est délivrée exactement au moment nécessaire pour des résultats optimaux.

● Usinage laser cinématique : dans des processus tels que la découpe ou la gravure au laser, la synchronisation est essentielle. La commutation Q active permet un contrôle précis des intervalles d'impulsion, garantissant une qualité et une précision constantes lors du traitement de divers matériaux.

● Traitements médicaux : les applications médicales telles que le détatouage, le resurfaçage de la peau et la chirurgie oculaire reposent sur des impulsions contrôlées pour des raisons de sécurité et d'efficacité. La commutation Q active permet aux lasers de délivrer des impulsions à des intervalles précis, ce qui est crucial pour la sécurité des patients et la réussite du traitement.

La commutation Q active garantit que les impulsions sont délivrées à des intervalles spécifiques, ce qui la rend essentielle pour les tâches nécessitant une synchronisation exacte et une haute précision.

Applications des lasers passifs à commutation Q

Les lasers passifs à commutation Q constituent un excellent choix pour les applications qui privilégient la simplicité, la compacité et la rentabilité plutôt qu'un contrôle précis. Ces lasers sont couramment utilisés dans :

● Lasers portables et portables : dans des secteurs tels que les procédures dentaires ou dermatologiques, la commutation Q passive offre une solution compacte et plus abordable pour les appareils portables. Ces lasers sont conçus pour être faciles à utiliser et mobiles, ce qui les rend idéaux pour les praticiens sur le terrain.

● Lasers à puce électronique : ces lasers sont souvent utilisés dans des systèmes compacts où l'espace est limité et où le coût est un facteur critique. La commutation Q passive offre une solution simple et fiable pour ces applications, offrant des performances efficaces dans les petits appareils intégrés.

● Ablation de matériaux de base : pour des tâches plus simples telles que l'enlèvement de matériaux de base ou le marquage, les lasers passifs à commutation Q offrent une solution efficace et simple. Même s'ils n'offrent pas le même niveau de contrôle des impulsions que les systèmes actifs, ils conviennent bien aux applications où une haute précision n'est pas nécessaire.

La commutation Q passive est particulièrement utile lorsqu'une solution simple, fiable et rentable est nécessaire, sans la complexité d'un contrôle précis des impulsions.

Type de demande	Laser passif à commutation Q	Laser actif à commutation Q
Traitement des matériaux	Ablation du matériel de base	Usinage laser, découpe
Traitements médicaux	Procédures dentaires, traitements de la peau	Détatouage, chirurgie oculaire, resurfaçage de la peau
Portabilité	Lasers portables à micropuce	Généralement plus grand et moins portable
Précision	Moins précis	Tâches synchronisées de haute précision

Conclusion

Le choix entre les lasers Q-switched passifs et actifs dépend des besoins de votre application. La commutation Q active offre une synchronisation précise des impulsions et une énergie plus élevée, parfaite pour les tâches de haute précision. Cependant, cela entraîne des coûts plus élevés et une taille plus grande. La commutation Q passive, en revanche, constitue une solution compacte et économique pour les applications qui ne nécessitent pas un contrôle strict des impulsions. Pour une énergie et une précision élevées, un laser actif à commutation Q est idéal. Pour les configurations compactes et économiques, la commutation Q passive offre une option fiable. Shanghai Apolo Medical Technology propose des systèmes laser avancés qui répondent à divers besoins, offrant des solutions rentables sans compromettre les performances.

FAQ

Q : Quelle est la différence entre un laser Q-switched passif et actif ?

R : Un laser à commutation Q utilise des méthodes passives ou actives pour générer des impulsions à haute énergie. La commutation Q active utilise des dispositifs externes pour un contrôle précis des impulsions, tandis que la commutation Q passive s'appuie sur des absorbeurs saturables pour une solution plus simple et rentable.

Q : Comment fonctionne un laser Q-switched passif ?

R : Un laser passif à commutation Q utilise des matériaux qui absorbent les photons jusqu’à saturation. Une fois saturé, l’absorbeur devient transparent, permettant à l’énergie stockée de se libérer sous forme d’impulsion.

Q : Quels sont les lasers Q-switched les plus rentables, passifs ou actifs ?

R : Les lasers passifs à commutation Q sont généralement plus rentables en raison de leur conception plus simple et de l’absence d’électronique externe. Ils sont idéaux pour les applications soucieuses de leur budget.

Q : Quand dois-je utiliser un laser Q-switched actif ?

R : Un laser actif à commutation Q est idéal lorsqu'une synchronisation précise des impulsions et une énergie plus élevée sont requises, comme dans les applications de haute précision telles que l'usinage au laser ou les traitements médicaux.

Q : Les lasers passifs à commutation Q peuvent-ils être utilisés pour des applications à haute énergie ?

R : Bien que les lasers passifs à commutation Q puissent fournir des impulsions de haute énergie, ils sont généralement moins puissants que les systèmes actifs. Ils conviennent aux applications où la simplicité et la compacité sont prioritaires.

Q : Quels sont les principaux avantages des lasers actifs Q-switched ?

R : Les lasers actifs à commutation Q offrent un meilleur contrôle sur la synchronisation des impulsions, une énergie d'impulsion plus élevée et des capacités de synchronisation, ce qui les rend idéaux pour les tâches nécessitant une précision et une cohérence élevées.
